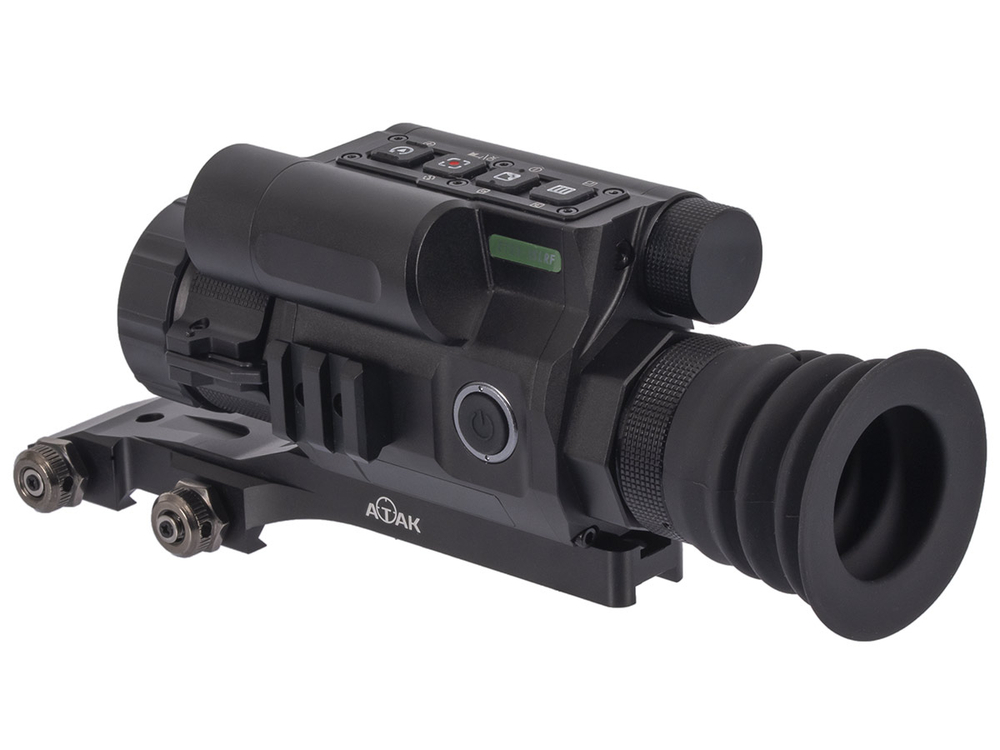

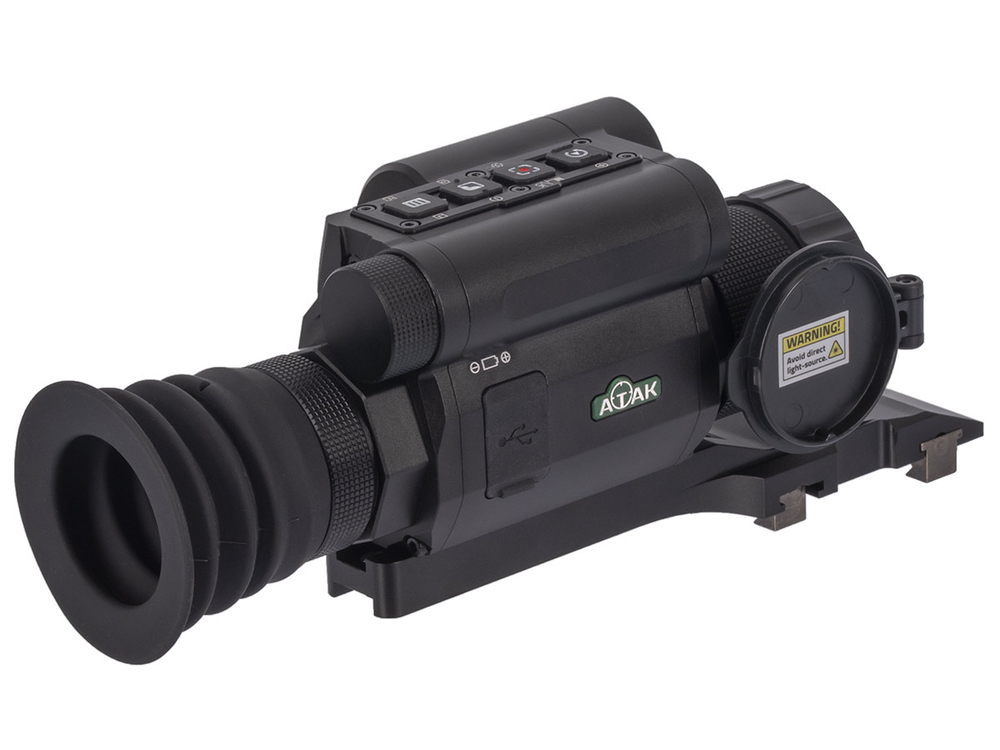

Тепловизор ATAK ET23-45 LRF Pro является цифровой камерой для наблюдений в тепловой части спектра 8-14 мкм и может устанавливаться на охотничье оружие. Способен записывать фото/видео со звуком на съёмную карту памяти (до 128 Гб) и передавать видеосигнал по Wi-Fi, через USB-C или micro HDMI кабель.
Назначение

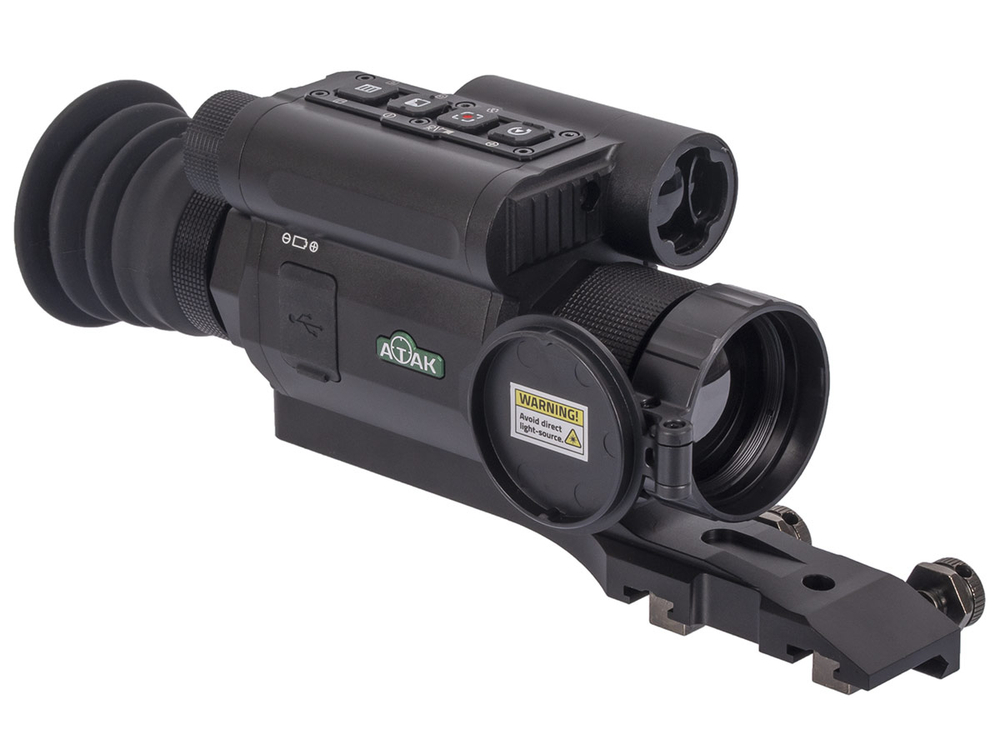

ATAK ET23-45LRF PRO (4,7x, F45 мм) — тепловизионный прицел для ночной охоты на средних и дальних дистанциях. Помогает видеть дальше в условиях ограниченной видимости (туман, снег, темнота). Может обнаружить цель 1,7x0,5 в пределах 1700 м. Способен записывать видео, измерять расстояние и считать поправку на дальность. Стабильно держит отдачу популярных охотничьих калибров вроде .308 Win.
Отличия от ET23: новый VOx-сенсор с улучшенным изображением, затвор с интеллектуальной калибровкой и баллистический расчет траектории полёта пули.
Преимущества ATAK ET23-45LRF PRO
- Сенсор 384×288 (12 мкм, 50 Гц, NETD ≤25 мК). Объектив F45 мм.
- OLED‑дисплей 1024×768, 4 палитры. Система улучшения картинки.
- 6 сеток (4 цвета). Лазерный дальномер (до 1 км). Расчёт баллистики.
- Цифровой зум x1/x2/x4/x6/x8, режим PiP, Hot Track, гироскоп, e-компас.
- До 5 ч работы от батареи 18650. USB-C, Micro HDMI, Wi-Fi.
- Автозапись выстрела (со звуком) на карту microSD до 128 ГБ.
- Интеллектуальная калибровка. Обновление ПО.
- Защита IP67. Ударная стойкость до 6000 Дж. Планка под аксессуары.
- В комплекте кронштейн на Weaver Picatinny.
Описание
Оптика и сенсор
Тепловизор ATAK ET23-45LRF PRO с базовым увеличением 4,7x и полем зрения 5,9° ориентирован на открытые пространства и большие дистанции. Распознает крупные нагреты объекты до 1700 м. За счёт NETD ≤25 мК более эффективен при плохой погоде и низком контрасте, чем аналоги с NETD ≤30...40 мК. Имеет 3 типа калибровки: авто (со шторкой), ручная (без шторки) и интеллектуальная. Последняя срабатывает только в моменты неподвижности и не мешает выстрелу.
Изображение остаётся плавным и информативным. Пользователь может настроить яркость и тон экрана, (теплый/холодный), палитру (4 вида), режим («лес», «тропический лес», «горы») и контрастность. Алгоритм ATAK Pro повышает читаемость мелких деталей и облегчает распознавание цели на больших дистанциях.
Пристрелка и баллистика
С помощью встроенного дальномера и баллистического калькулятора удобно считать поправку на дальность в реальных условиях. Дальномер в режиме сканирования меряет расстояние до 1000 м. Результат загружается в программу. Программа считает поправку и показывает скорректированную точку прицеливания прямо на сетке. Можно создать несколько профилей пристрелки под разный боезапас, оружие и дистанцию.
Функционал
- Дискретный цифровой зум x2/x4/x6/x8 повышает кратность до 37,6x, а режим PiP показывает увеличенный центр одновременно с общей картинкой для лучшей идентификации и наведения по месту.
- Гироскоп показывает угол наклона бокового завала, электронный компас ориентирует по сторонам света. Удобно держать направление и уровень горизонта.
- Функция «Отслеживание горячих точек» ставит яркий маркер на нагретую цель и упрощает отслеживание дичи на сложном фоне.
- Встроенный рекордер записывает фото и видео 1024×768 со звуком на карту microSD объёмом до 128 Гб (в комплект не входит). Автоматическая запись выстрела в момент отдачи фиксирует ключевой момент без нажатия кнопок.

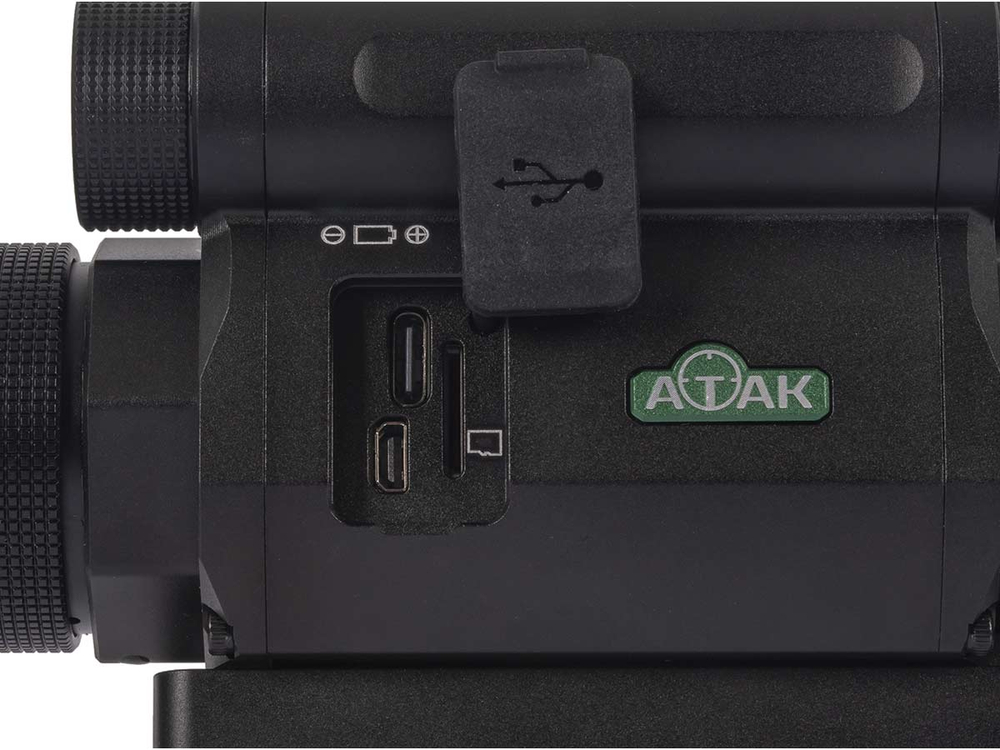

- Wi‑Fi подключает тепловизор к смартфону через приложения Roadcam/Okcam для дистанционных наблюдений и съёмки. Порт Micro HDMI нужен для подключения к монитору или ноутбуку для внешней трансляции. Прошивку можно обновлять по мере выхода новых версий.
Управление, питание, эргономика

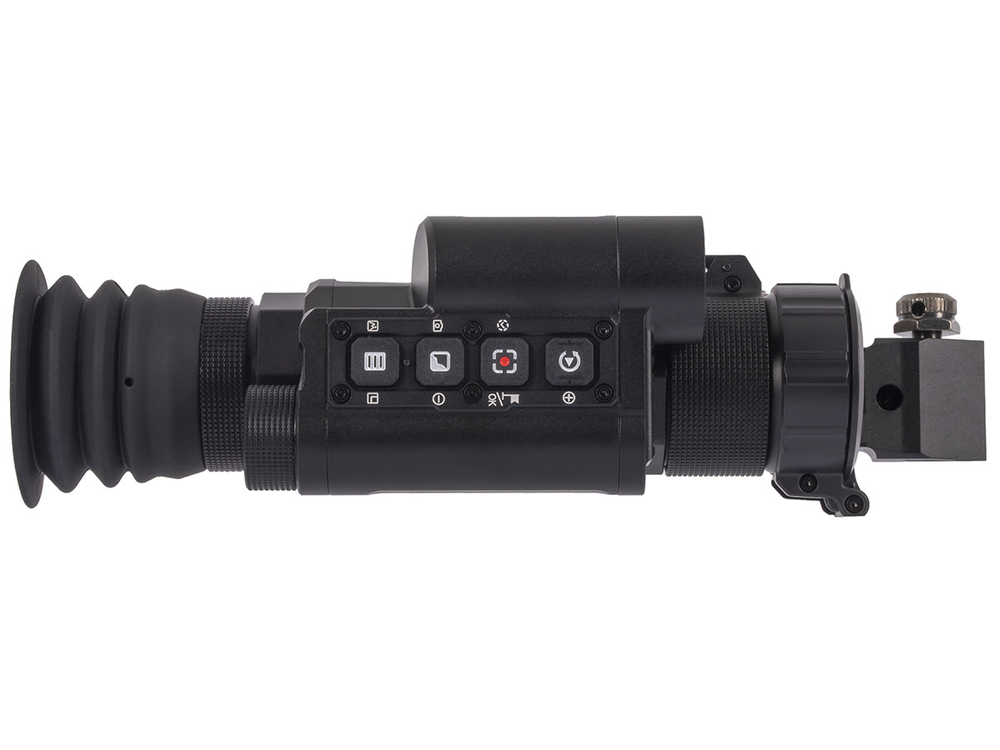

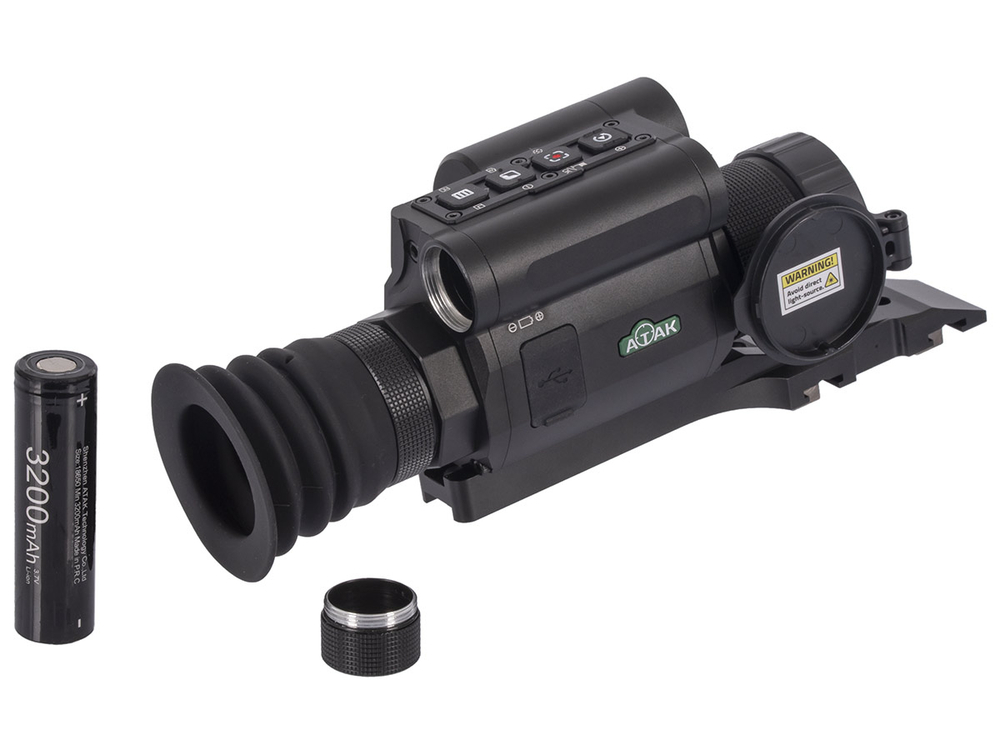

Центральный блок управления удобен для правшей и левшей. Кнопки крупные и «тихие», рассчитаны на работу в перчатках и в темноте. Съёмный аккумулятор 18650 даёт до 5 часов работы, режим сна и автоотключение экономят заряд, при необходимости можно подключить пауэрбанк по USB‑C. Резиновый наглазник защищает при сильной отдаче. Откидной рычаг на кольце фокусировки облегчает наведение резкости в перчатках. Диоптрийная регулировка ±5 дптр позволяет стрелять без очков. Боковая планка позволяет закрепить фонарь, коллиматор, целеуказатель или пауэрбанк.
Эксплуатация и установка

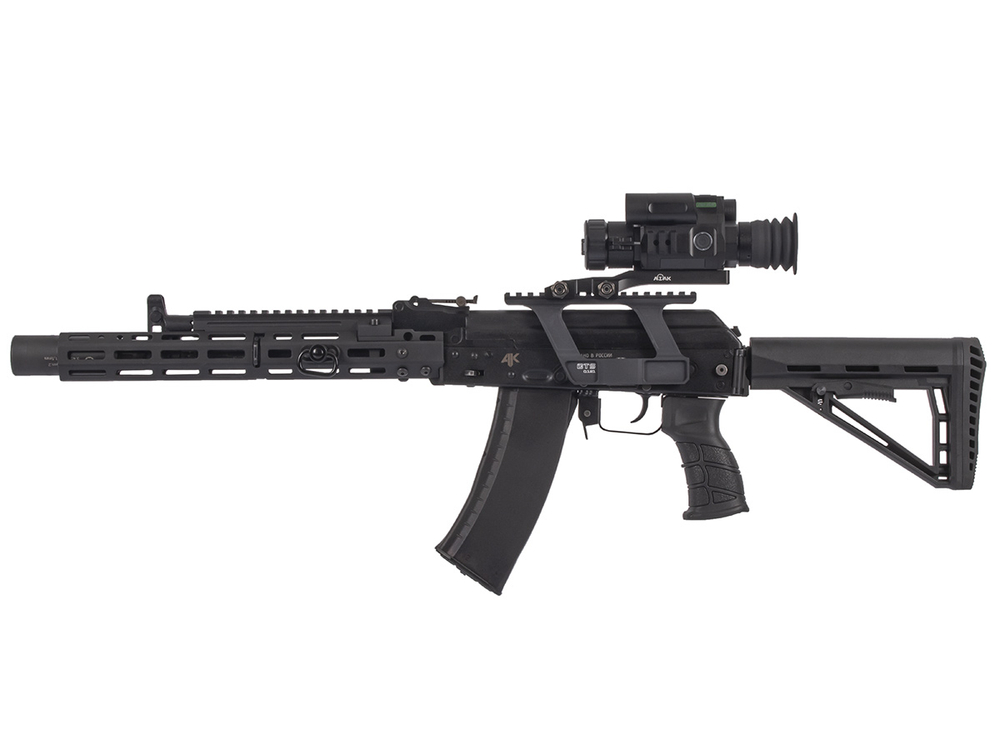

ATAK ET23-45LRF PRO работает при −20…+50 °C, защищён по классу IP67 от пыли, дождя, снега и кратковременного погружения в воду на глубину до 1 м. Рассчитан на отдачу популярных охотничьих калибров с энергией отдачи до 6000 Дж: 7.62×39 мм, .308 Winchester, 30-06 Springfield, 6.5×55 мм, 9.3×62 мм и гладкоствольные 12 и 20 калибры.
В комплекте кронштейн на Picatinny Weaver с регулировкой выноса под длину приклада и комфортное удаление выходного зрачка.
Комплектация
- тепловизор,
- аккумуляторная батарея 18650 (1 шт.),
- кабель USB-C,
- кронштейн М6,
- шестигранный винт (3 шт.),
- шестигранный ключ 4 мм,
- прокладка 15x8,5x0,1 мм,
- прокладка 15x8,5x0,2 мм,
- тканевый мешочек,
- инструкция и гарантийный талон
Тактико-технические характеристики
| Микроболометр | |
| Тип | VOx, неохлаждаемый |
| Разрешение, пикселей | 384x288 |
| Шаг детектора, мкм | 12 |
| Частота обновления кадров, Гц | 50 |
| Эквивалентная шуму разница температур, NETD | < 25 мК |
| Калибровка | автоматическая (с затвором), ручная (без затвора), интеллектуальная (с затвором) |
| Дисплей | |
| Тип | OLED |
| Разрешение, пикселей | 1024x768 |
| Схемы | 4 горячий белый, горячий черный, горячий красный, железный красный |
| Режимы | 3 (город, лес, тропический лес) |
| Оптические характеристики | |
| Увеличение, крат | 4,7x, с зумом — 9.4x, 18.8x, 28.2x, 37.6x |
| Цифровой зум | x1 / x2 / x4 / x6 / x8 |
| Объектив | F45 мм |
| Поле зрения, град. | 5,9x4,4, диагональ 7,3 |
| Удаление выходного зрачка, мм | 35 |
| Фокусировка объектива | ручная |
| Предел перефокусировки окуляра, дптр | +/-5 |
| Максимальная дальность обнаружения, м - автомобиль, - человек |
3000 1700 |
| Пристрелка. Выверка | |
| Предустановленные метки, шт. | 6 |
| Цветовые схемы, шт. | 4 (красный, белый, жёлтый, зелёный) |
| Профили пристрелки | 5 |
| Баллистический калькулятор | есть |
| Видеорекордер | |
| Фото | .jpg |
| Видео | 1024x768, .mp4 |
| Карта памяти | внешняя, MicroSD, до 128 Гб |
| Запись звука | есть |
| Автоматическая запись выстрела | есть |
| Функционал | |
| Лазерный дальномер | до 1000 |
| Функция "Кадр в кадре" (PiP) | есть |
| Гироскоп | есть |
| Электронный компас | есть |
| Отслеживание горячих точек | есть |
| Лечение битых пикселей | есть |
| Wi-Fi | есть, поддержка приложений Roadcam/Okcam |
| HDMI | micro HDMI |
| Обновление ПО | возможно, с карты памяти |
| Питание | |
| Источник | 1 аккумулятор Li-ion 18650, 3.7 V |
| Время работы при НУ, час | 5 |
| Внешний источник питания | USB-C, 5 B |
| Автовыключение | есть |
| Физические и эксплуатационные параметры | |
| Корпус | алюминий |
| Крепление | в комплекте, на планку Picatinny |
| Дополнительное крепление на корпусе | планка для аксессуаров |
| Класс защиты (по IEC 60529) | IP67 |
| Рабочие температуры, °C | -20...+50 |
| Ударная стойкость, Дж | 6000 |
| Габариты, мм | 180x57x68 |
| Масса (без крепления, с батареей), кг | 0,41 |
