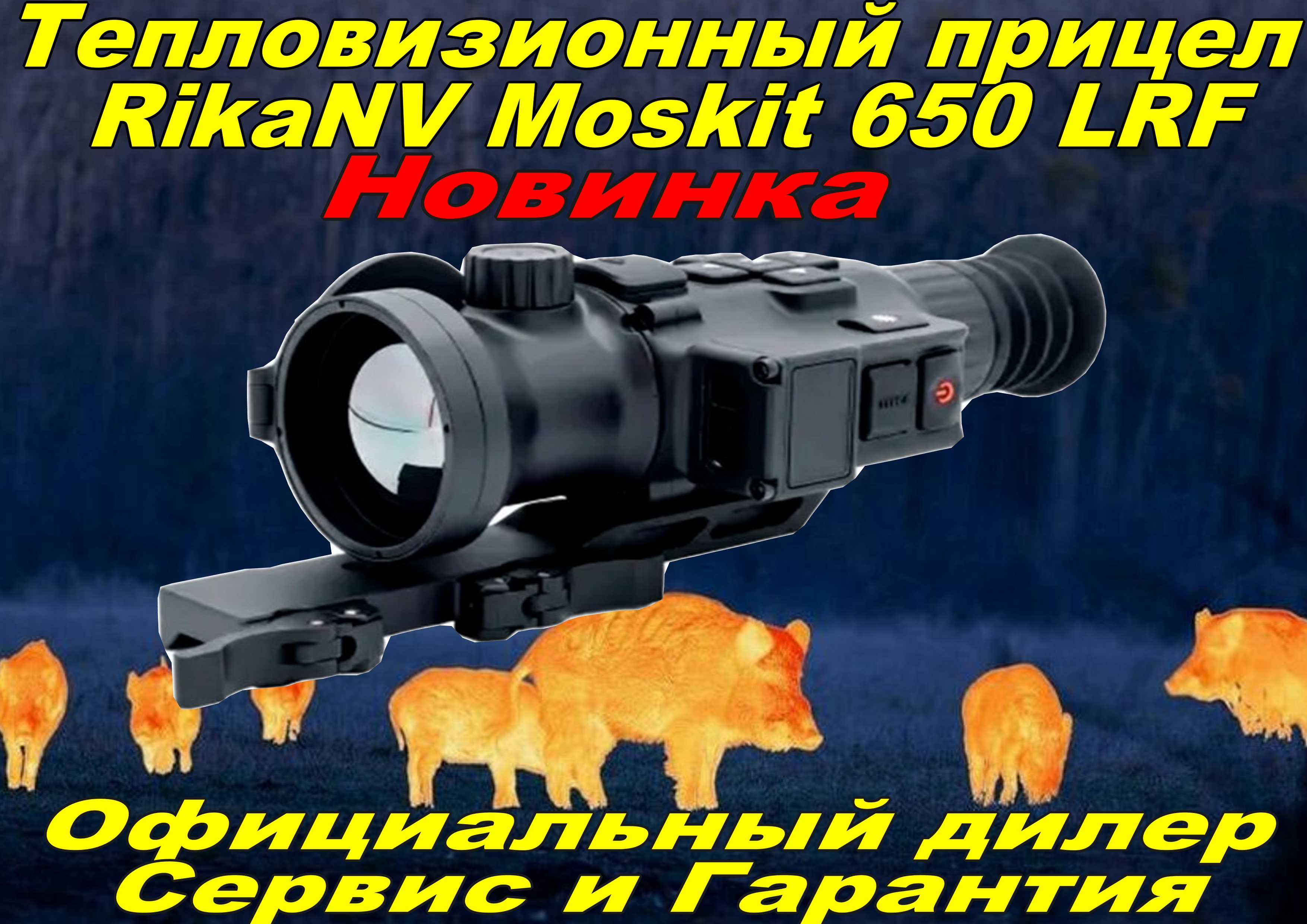

Тепловизионный прицел RikaNV Moskit 650 LRF

Тепловизионный прицел RikaNV Moskit 650 LRF построен на неохлаждаемой матрице 640×480 с шагом пикселя 12 мкм, объективе с фокусным расстоянием 50 мм и относительным отверстием F/0.9 и встроенном лазерном дальномере с диапазоном измерения 10–1 200 м. Тепловая чувствительность тракта — NETD ≤25 мК, частота обновления теплового кадра — 60 Гц, расчёт поправки ведёт встроенный баллистический калькулятор, а настройки под разные стволы хранятся в шести профилях пристрелки. Такой набор закрывает полный цикл ночной охоты одной оптикой: поиск зверя по угодьям широким полем зрения, замер дистанции до обнаруженной цели лазерным каналом и выстрел с поправкой, рассчитанной по этому замеру.

Тепловизионный модуль
Тепловизионный тракт строится на неохлаждаемом микроболометре из оксида ванадия (VOx) — массиве терморезисторов, электрическое сопротивление которых меняется под действием инфракрасного излучения сцены. Матрица регистрирует не отражённый свет, а собственное тепловое излучение объектов, поэтому картинка не зависит от внешней подсветки и одинаково строится в полной темноте, в сумерках и днём. Отсутствие криогенного охлаждения даёт твердотельную конструкцию с ресурсом порядка десятков тысяч часов и выход на рабочее изображение за секунды после включения — в поле это означает, что оптика готова к наблюдению сразу, без прогрева на морозной вышке.

Разрешение 640×480 и шаг пикселя 12 мкм вместе с фокусным расстоянием 50 мм задают мгновенное поле зрения сенсора — IFOV (instantaneous field of view), угловой размер одного детектора. Здесь он равен 0,24 мрад, то есть на дистанции 100 м один пиксель матрицы покрывает участок сцены около 2,4 см. Именно этот угловой шаг, а не кратность и не размер картинки в окуляре, определяет предел различимой детали: силуэт зверя читается тем дальше, чем меньшую долю кадра занимает один детектор. Шаг 12 мкм при разрешении 640×480 удерживает физический размер матрицы небольшим, и той же детализации хватает объектива умеренного фокуса — отсюда компактная оптическая схема без выноса массы далеко вперёд по стволу.

Детализацию картинки задаёт именно оптическое разрешение сенсора. Цифровой зум укрупняет уже снятый кадр интерполяцией пикселей и не добавляет к нему информации: на любой ступени увеличения уровень детализации остаётся тем, который матрица зафиксировала физически.

NETD ≤25 мК — минимальная разница температур соседних участков сцены, которую тракт различает на уровне собственного шума; величина измеряется в милликельвинах и относится к системе целиком, а не к одной матрице: в неё входят чувствительность детекторов, светосила объектива и алгоритмы обработки сигнала. Практический смысл — чтение слабоконтрастной сцены: прогретая за день опушка, по которой зверь размазывается тепловым пятном; морось и поднявшийся от земли туман; остывающий след на тропе; кабан в подлеске, где тепловая разница между шкурой и фоном мала. Чем ниже порог различимой разницы температур, тем раньше в такой сцене проявляется силуэт.

Рабочая полоса 8–14 мкм — это диапазон LWIR (long-wave infrared), длинноволновое инфракрасное излучение. По закону Вина пик теплового излучения тел с земными температурами приходится именно на эту полосу: в ней излучает тело зверя, нагретый грунт, стена и работавший двигатель. LWIR к тому же хорошо проходит атмосферную дымку, лёгкий дождь и туман, что и делает полосу рабочей для охотничьей тепловизионики — там, где дневная и ночная светосильная оптика упирается во взвесь в воздухе, тепловой канал продолжает читать сцену.

Частота обновления теплового кадра 60 Гц отвечает за поведение картинки в движении. При проводке за бегущим кабаном или при быстром переносе оптики с одного сектора на другой высокая частота обновления снижает смаз и задержку изображения, и силуэт остаётся в поле зрения и в прицельной марке, а не «догоняет» его рывками. Это же свойство расходует энергию: тракт, обновляющий кадр шестьдесят раз в секунду, работает непрерывно, и заявленное время автономности отсчитывается именно от такого режима.

Оптика
Объектив с фокусным расстоянием 50 мм и относительным отверстием F/0.9 собирает тепловой поток на матрицу и определяет, сколько исходного сигнала до неё доходит. Световой поток на сенсор пропорционален 1/F², поэтому переход с F/1.4 на F/0.9 даёт примерно 2,4-кратный выигрыш по проходящему сигналу. Прибавка приходит не к «яркости картинки», а к запасу тракта в трудных условиях: в мороси, в дымке, на сцене с малым тепловым контрастом сигнал остаётся выше шумового порога, и NETD ≤25 мК реализуется не только на лабораторной мишени, но и на опушке перед рассветом.

Фокусное расстояние 50 мм вместе с шагом пикселя матрицы задаёт базовую кратность 2,9× и поле зрения 8,8°×6,6°. Кратность в тепловизоре считается не через геометрию линз, а как согласование углового масштаба изображения в окуляре с мгновенным полем зрения сенсора: кратность, соразмерная разрешению матрицы, показывает картинку крупно, но не выводит её за физический предел детализации, за которым увеличивается уже пиксельная структура, а не содержание кадра.

Поле зрения 8,8°×6,6° — это сектор наблюдения на базовой оптической кратности; на дистанции 100 м он покрывает полосу 15,3×11,5 м. Такой охват удерживает в кадре кормящуюся группу кабанов целиком или просматриваемый сектор поля с вышки, а арифметика линейного поля прямая: на 200 м полоса вдвое шире, на 50 м — вдвое уже. Широкое поле работает на поиск и на сопровождение движущегося зверя, узкое — на разбор деталей и точное прицеливание. Цифровой зум ступенями 2×, 4× и 8× сужает этот сектор соответственно вдвое, вчетверо и в восемь раз: на предельной ступени горизонтальный охват составляет около 1,1°, и оптика работает уже по одной конкретной точке сцены, а не по сектору.

Окулярная часть рассчитана на быструю вкладку: удаление выходного зрачка 48 мм и сам выходной зрачок 8 мм определяют, насколько точно нужно совместить глаз с оптической осью, чтобы увидеть полное поле зрения. Крупный выходной зрачок прощает смещение головы — в зимней одежде, из неудобной позы, с колена или через борт лабаза картинка не «уходит» при неидеальной вкладке, а стрелок не тратит секунды на подгонку положения. Диоптрийная коррекция ±5 D настраивает резкость под собственное зрение прямо в окуляре, снимая необходимость в очках под прицелом — там, где очки под маской и капюшоном мешают быстрому выстрелу.

Рабочие дистанции: расчёт по критерию Джонсона
Публичные рабочие дистанции получены расчётом по классическому критерию Джонсона для фокусного расстояния 50 мм и шага пикселя 12 мкм. Формула связывает размер цели, фокусное расстояние и шаг пикселя: дистанция = размер цели × фокусное расстояние × 1 000 / (порог в пикселях × шаг пикселя). Пороги трактуются словами: обнаружение — в кадре заметен тёплый объект, но ещё не его тип и детали; распознавание — ясен тип объекта; идентификация — различимо достаточно деталей для уверенного определения.

Числа читаются по конкретной охотничьей задаче. Кабан обнаруживается тепловым пятном на 1 667 м, тип зверя становится ясен на 417 м, а деталей для уверенного определения хватает с 208 м — то есть поиск ведётся далеко за пределами дистанции выстрела, и охотник успевает подойти или отработать по подходу зверя к точке. По косуле и лисе рабочие числа ниже пропорционально размеру: критический размер объекта входит в формулу линейно, и мелкий зверь читается с меньшей дистанции при том же тракте. Расчёт описывает геометрию тракта, а не погоду: реальная сцена с влажным воздухом, снегопадом или выровненной температурой фона и зверя изменит фактическую дистанцию обнаружения.

Прицельная марка
Прицельная марка в тепловизионном прицеле — не оптический элемент, а программная разметка поверх теплового изображения, поэтому она меняется настройкой, а не заменой сетки в трубе. Отсюда шесть доступных марок в памяти: тонкая точка под дальний точный выстрел, открытый крест под быструю стрельбу накоротке, разметка в MIL или MOA для оценки упреждения. На практике охотник работает одной-двумя сетками, а запас нужен при смене калибра или типа охоты.

Пять цветов марки решают отдельную задачу — контраст разметки с текущей картинкой. При смене палитры или режима изображения фон под маркой меняет тон: на светлом фоне читается тёмная марка, на тёмном — светлая, и подбор цвета сохраняет чёткое видение точки прицеливания вместо того, чтобы марка растворялась в сцене в момент выстрела.

Лазерный дальномер
Встроенный лазерный дальномер измеряет дистанцию в диапазоне 10–1 200 м с точностью ≤±1 м на дистанциях до 300 м и ≤±2 м за их пределами. Излучатель полупроводниковый, длина волны 905 нм — компактный и экономичный по питанию источник, благодаря чему измерительный канал разместился в корпусе прицела и работает от того же аккумулятора, не требуя отдельного блока и не наращивая габариты на оружии. Класс лазерной безопасности — Class 1 по IEC 60825: излучение безопасно для глаз при любых условиях наблюдения, в том числе если в створ луча смотрят через увеличивающую оптику. Это значимо на коллективной охоте и при промере дистанции до зверя, когда в секторе замера может оказаться напарник с биноклем.

Паспортные дальности замера развёрнуты по типам объектов и условиям измерения: 800 м по лесному массиву и 1 000 м по строениям — оба значения получены при видимости 10 км и относительной влажности 60 %. Паспортная достоверность измерения в этих же условиях записана как ≥99 % корректных замеров при ≤2 % ложных срабатываний. Отражающая способность объекта, влажность воздуха, осадки и угол, под которым луч падает на поверхность, изменяют фактический результат конкретного замера.

Расходимость луча менее 6 мрад определяет избирательность измерения: пучок расширяется с дистанцией, и на 100 м пятно составляет менее 60 см. Узкое пятно ложится на самого зверя, а не на ветки перед ним или склон за ним, поэтому измеренная дистанция относится к цели, а не к фону вокруг неё — и именно это число уходит в баллистический расчёт. Частота измерений подстраивается под дистанцию: до 300 м дальномер обновляет значение с частотой 10 Гц, удерживая актуальную дистанцию до перемещающегося зверя, дальше 300 м переходит на 2–3 Гц, накапливая и усиливая слабый отражённый сигнал.

Пристрелка, баллистика и установка на оружие
Максимальная энергия отдачи 1 000 g — предел ударной перегрузки, который прицел выдерживает без сдвига марки, повреждения матрицы и ослабления крепежа на протяжении всего срока службы вместе с оружием. Величина выражена кратностью ускорения свободного падения в момент импульса выстрела и описывает не единичный выстрел, а ресурс: пристрелка сохраняется от сезона к сезону, а не восстанавливается после каждого выхода.

Штатное крепление — Picatinny Rail, планка ставится тремя винтами M5×10. Такая посадка позволяет установить прицел на большинство типовых оснований ствольной коробки без переходника, а жёсткость и точность посадки напрямую определяют, удержится ли пристрелка под отдачей.

Ручная пристрелка выполняется пошаговой юстировкой марки с фиксированным шагом: перекрестие приводится к фактической точке попадания, и чем мельче шаг, тем точнее совмещение на дальней дистанции. Шесть профилей пристрелки хранят независимые настройки под разные стволы, калибры и типы патронов — летний и зимний боеприпас, штатный и пристрелочный патрон; переключение выполняется выбором в меню, и марка сразу встаёт в положение, приведённое для выбранного профиля.

Встроенный баллистический калькулятор переводит замеренную дистанцию в поправку прицеливания. Связка с дальномером здесь прямая: точность замера ≤±1 м до 300 м и ≤±2 м дальше задаёт исходные данные расчёта, и чем меньше погрешность дистанции, тем точнее рассчитанная поправка по вертикали на большой дальности. Отсюда и сценарий, ради которого тепловизор с баллистическим калькулятором собирают в один корпус с лазерным каналом: замер и расчёт выполняются в момент прицеливания, без внешних приложений и таблиц.

Обработка изображения
Калибровка изображения NUC (non-uniformity correction) выравнивает разброс чувствительности пикселей матрицы и поддерживает однородность картинки на протяжении сеанса наблюдения; в Moskit 650 LRF доступны три способа её выполнения. Калибровка по крышке объектива использует закрытую крышку как равномерный тепловой эталон. Калибровка механическим затвором (shutter) на мгновение перекрывает тракт внутренней шторкой — изображение замирает примерно на полсекунды, сопровождаясь щелчком. Бесшторный режим (shutterless) обновляет картинку без паузы кадра — режим для момента, когда зверь уже в марке и пропадание изображения недопустимо. Автоматический запуск ведёт калибровку по расписанию и по изменению условий, ручной оставляет выбор момента за стрелком.

Heat Track автоматически находит в кадре самую тёплую точку и ведёт её маркером. На пёстром тепловом фоне — подлесок, камни, прогретые за день склоны — маркер указывает на контрастный силуэт раньше, чем глаз вычленит его сам, что сокращает время от появления зверя в секторе до принятия решения.

Пять цветовых палитр и три режима обработки сцены — «Forest», «Rain» и «Outdoor» — подстраивают картинку под доминирующий фон. Каждый режим представляет собой пресет усиления, кривой контраста и шумоподавления: лесной подобран под равномерный тёплый фон подлеска, дождевой — под сцену с влажной взвесью и смытым контрастом, режим открытой местности — под ровный фон поля. Смена палитры решает ту же задачу с другой стороны: один и тот же тепловой сигнал раскладывается по яркости или по цветовым градациям, и то, что терялось в одном представлении, читается в другом.

Защита от засветки программно детектирует локальный пересвет кадра — попадание в поле зрения солнца или яркого точечного теплового источника — и снижает чувствительность на затронутых пикселях, ограничивая тепловую нагрузку на них.

Запись, память и навигация
Функция RAV (Recoil-Activated Video) запускает видеозапись автоматически по импульсу выстрела, который улавливает акселерометр прицела. Запись включается без нажатия кнопки и сохраняет момент выстрела вместе с предшествующей ему обстановкой — материал для разбора промаха, для анализа техники и для подтверждения этичности добора. Запись ведётся с наложением данных OSD (on-screen display): в кадре остаются кратность, дистанция замера, показания компаса и заряд аккумулятора, и контекст выстрела сохраняется вместе с изображением.

Режим PiP (Picture-in-Picture) выводит поверх основного кадра врезку с увеличенным изображением зоны прицельной марки. Основная картинка остаётся в рабочей кратности, поэтому периферийный обзор для контроля обстановки сохраняется, а прицеливание идёт с точностью приближения — сочетание, ради которого этот режим и включают при стрельбе в динамике и на средних дистанциях.

Встроенная память 64 ГБ вмещает порядка восьми часов видео при типичном для формата 1080p объёме записи — ресурс на длинный выезд без выгрузки материала. Отснятое упорядочивает локальный альбом с файлами в форматах MP4 и JPG: просмотр, сортировка и удаление выполняются на месте, а разобрать записи по итогам ночи можно прямо в поле, на встроенном дисплее. Встроенный микрофон пишет звук синхронно с видео — голосовой комментарий в момент съёмки почти не влияет на размер файла, но сильно помогает при последующем разборе.

Цифровой магнитный компас показывает азимут в OSD и записывает его в метаданные снимков и роликов. Направление на место обнаружения зверя фиксируется вместе с кадром, что помогает ориентироваться в тумане и ночью и координироваться с напарниками по направлению; периодическая калибровка магнитометра характерным движением «восьмёркой» поддерживает точность показаний в течение сеанса. Меню и экранная индикация доступны на русском и английском языках, поэтому настройка в поле не требует сверки с переводом инструкции.

Питание и автономность
Питание обеспечивает литий-ионный аккумулятор формата 18690 напряжением 3,6 В и ёмкостью 3 650 мА·ч. Заявленное время непрерывной работы — 7 часов в базовом режиме наблюдения, 6 часов при включённой беспроводной передаче изображения и 3,5 часа в режиме, где одновременно доступны трансляция и лазерный дальномер. Три цифры вместе показывают, чем оплачивается каждая функция: разница между базовым режимом и режимом с трансляцией — расход беспроводного канала, дальнейшее сокращение — работа лазерного излучателя.

Отдельное зарядное устройство и запасной элемент в комплекте переводят автономность в другую плоскость: заряженный аккумулятор меняется в поле за несколько секунд, и длительность выхода определяется числом взятых с собой элементов, а не одной ёмкостью. Защита от переполюсовки блокирует подачу тока при неправильной ориентации аккумулятора — существенная деталь, когда замена идёт в темноте и в перчатках, на ощупь.

Интерфейсы и связь
Разъём USB Type-C служит для зарядки, передачи фото и видео на компьютер и обновления прошивки; зарядка выполняется напряжением 5 В при токе 1 А или 2 А, а симметричный коннектор подключается в любой ориентации кабеля — в темноте это экономит попытки попасть в разъём.

Модуль WiFi связывает прицел с мобильным приложением: передача отснятого материала, удалённое управление настройками и трансляция изображения в реальном времени. Режим точки доступа поднимает собственную сеть, к которой смартфон или планшет подключается напрямую, — связь работает в удалённых угодьях, вне зоны сотовой сети. Активная передача данных добавляется к общему энергопотреблению, что и отражено в паспортном времени работы с включённым беспроводным каналом.

Условия эксплуатации
Рабочий диапазон температур изделия в сборе — от −30 ℃ до +50 ℃, и для зимней охоты определяющей является нижняя граница: она задаёт мороз, при котором прицел остаётся исправным инструментом наблюдения и стрельбы. Отдельные модули имеют собственные аттестованные диапазоны, границы которых с общим не совпадают: дисплей аттестован от −20 ℃ до +55 ℃, лазерный дальномер — от −20 ℃ до +60 ℃.

Практически значим промежуток от −30 ℃ до −20 ℃: изделие в нём работает, а каждый модуль ведёт себя предсказуемым образом, описанным для него. У матрицы дисплея на морозе растёт время отклика — при быстрой проводке за зверем появляется смаз, смещается цветопередача, и картинка меняет оттенок; наблюдение при этом сохраняется, это температурное свойство самой матрицы. У лазерного дальномера на морозе слабеет излучение полупроводникового источника, и замер на большой дистанции становится менее устойчивым, тогда как на коротких дистанциях измерение сохраняется. Практический вывод для стрелка: у нижней границы диапазона дальний замер стоит повторить и сверить показания между собой.

Класс защиты IP67 (Ingress Protection) означает полную защиту от пыли и кратковременное погружение на глубину до 1 м. Практически это дождь и мокрый снег без ограничения по времени, работа в тумане и по росе, а также случайное погружение — при переправе через ручей, при падении оптики в снег или в воду на переходе.

Комплектация
В комплект входят планка Picatinny с винтами и ключом для установки, зарядное устройство и отдельный аккумулятор, а также кабель USB Type-C. Планка с крепежом позволяет поставить прицел на оружие сразу, без отдельного подбора кронштейна, а зарядное устройство вместе с запасным элементом обеспечивает непрерывную работу на длинном выезде: один аккумулятор работает, второй заряжается.

Меры безопасности
Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы. Запрет действует и при выключенном питании: объектив собирает излучение независимо от того, включена электроника или нет.

Физика повреждения такова: микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены и рассчитан на тепловые потоки естественного уровня. Сфокусированное объективом излучение солнца или сварочной дуги создаёт на матрице локальную тепловую нагрузку на порядки выше рабочей, и перегрев необратимо разрушает пиксели. В кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом: разрушенные детекторы не восстанавливаются.

Повреждение сенсора по этой причине не является гарантийным случаем. При обращении в сервисный центр факт засветки устанавливается однозначно — тепловизор ведёт служебные логи, по которым определяется причина повреждения матрицы.

Встроенная защита от засветки снижает риск при случайном попадании яркого источника в поле зрения, но запрета не отменяет и от направленного наведения на солнце или дугу не защищает.
